Zoals velen ben ik fan van mijn toetsenbord. Dat is niet vreemd, want wie werkt met de computer drukt duizenden toetsen per dag in. De “human-machine-interface” moet gewoon goed zijn, want wij als mens kunnen ons werk prima bedenken, de computer kan het ook prima uitvoeren, maar de interface is vaak de bottleneck.
Naast het toetsenbord maak je misschien nog wel meer bewegingen en kliks met de muis en de trend is dat men steeds meer met muis en minder met toetsenbord doet.
De knopjes
Huidige muizen hebben allemaal, bijna zonder uitzondering spotgoedkope microswitches. Dat is net zo prima voor een muis als “rubber dome” voor een toetsenbord is. Men weet niet beter, dus het werkt. De switch zelf is zo slecht nog niet (totdat hij kapot gaat), maar het plasticje van de muis dat gewoon moet doorbuigen om te klikken voelt gewoon als een spons. Nee, dat is het niet helemaal.
Het aantal knoppen
Waarom hebben muizen met meer dan 3 knoppen, de meeste knoppen niet onder de vingers? Een linker en rechter knop voor de wijs- en middelvinger. Het scrollwiel met middelknop er tussen. 0 tot 5 knoppen voor de duim, een paar midden in je handpalm en dan geen knoppen voor de ringvinger en pink
Het ontwerp van de muis is zo gegroeid. Eerst 1 knop, toen 2, 3, 4, 5, etc. Dat is begrijpelijk.
Dus
De muis verdient dus meer aandacht dan dat hij nu krijgt. En dan bedoel ik niet een “ergonomische vorm” of 1 miljoen DPI, ultra silent, extra zwaar, ultralight of met lampjes, maar gerichte aandacht waar we iets aan hebben.
5 toetsen
Iedere vinger verdient een knop toets. Precies 1. Zet je andere hand maar aan het werk als je meer toetsen wil. En die DPI toetsen? Die hoef je niet op de muis te veranderen. Dat kan in je operating system, dan druk je ze ook niet per ongeluk in.
scrollen
De oplettende kijker ziet dat ik iets heb weggelaten: het scrollwiel. Dit is iets waar ik nog een keuze over moet maken. Ik vind namelijk dat het scrollwheel ook meer aandacht verdient en die kan zij niet krijgen op een muis. Dat kan -en hoeft- helemaal niet. Ik ga testen of ik nog een scrollwiel achter de middelvinger kwijt kan, maar ik hoop op een ergonomische ervaring met een toegewijd draadloos scrollwiel zoals bijv. hiernaast.
Cherry MX
Waarom heeft mijn toetsenbord zo’n 100 hot-swap Cherry MX keys en de muis niet?
Ik wil 5 hot-swap Cherry MX keys. Je kan kiezen voor snelle, stille, zware, feedback of luide toetsen en kan ze wisselen wanner je dat wil. Omdat de toetsen het enige zijn wat slijt, gaat deze muis een leven mee. (Een oplossing voor de sliding pads en batterij moet nog komen)
Als je een toetsenbord met MX keys een “mechanical keyboard” noemt, dan maak ik een “mechanical mouse”.
Momenteel wacht ik op bezorging van een Logitech MX master in onderdelen. Het eerste prototype kan ik dan daarmee uitrusten. Ik kan me dan puur op de mechanica richten en als dat zover is ga ik bezig met eigen electronica.
Ondertussen werk ik aan een stukslijst om de muis zelf te bouwen uit een microcontroller en een sensor zoals bijv. de 3395.

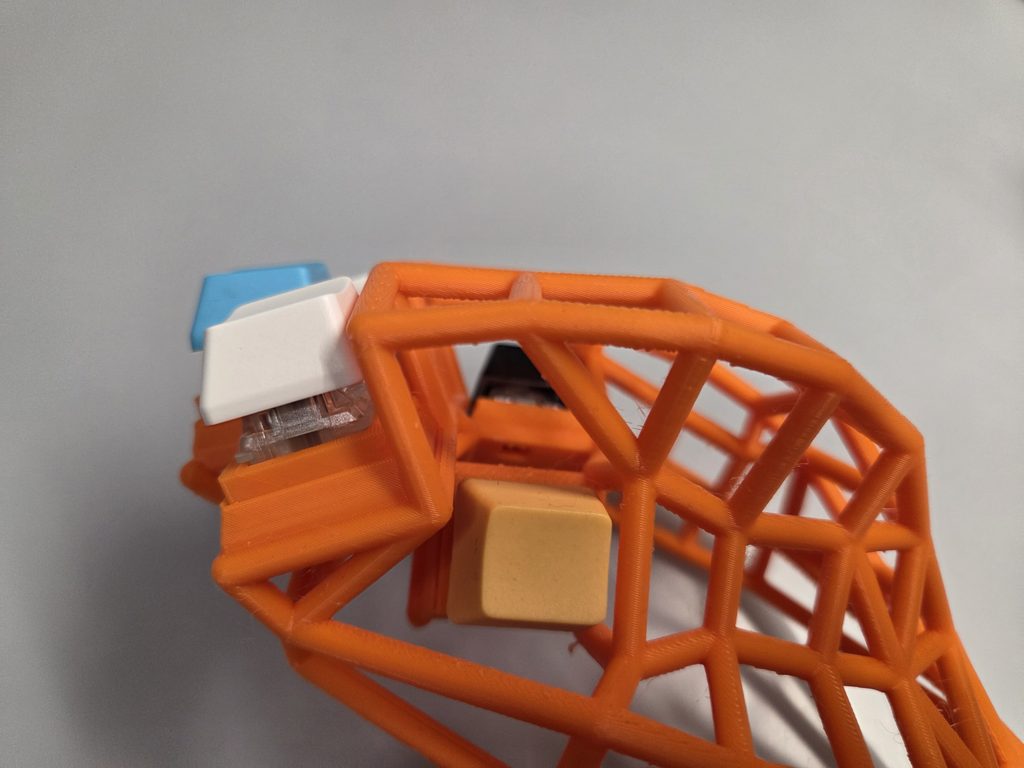

Update 2026-09-08: 100 Kaihl hot-swap mounts aangeschaft en de handvorm uitgebried voor de Kailh hot-swap mounts zonder dat een pcb nodig is.
Het voelt nu echt als een muis!

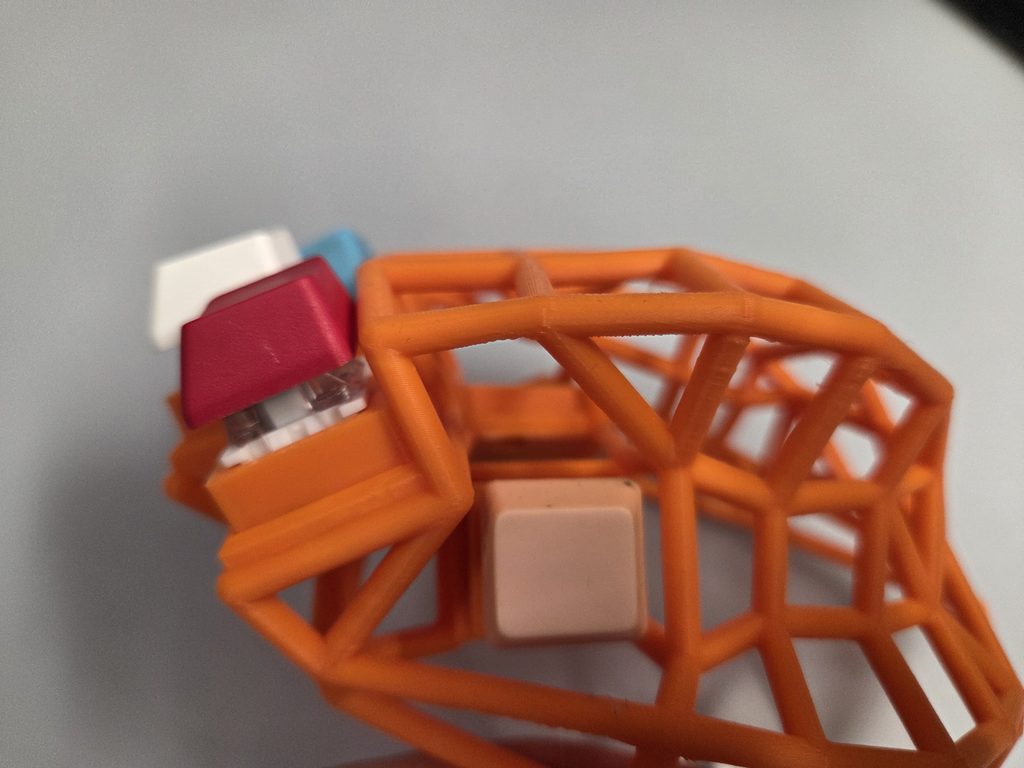

Door de hoge toetsen voel je het verschil met een “gewone” muis wel meteen. Volgens mij is er nog wel plek om de toetsen omlaag te plaatsen, zodat de bovenkant gelijk ligt met de bovenkant van de muis.

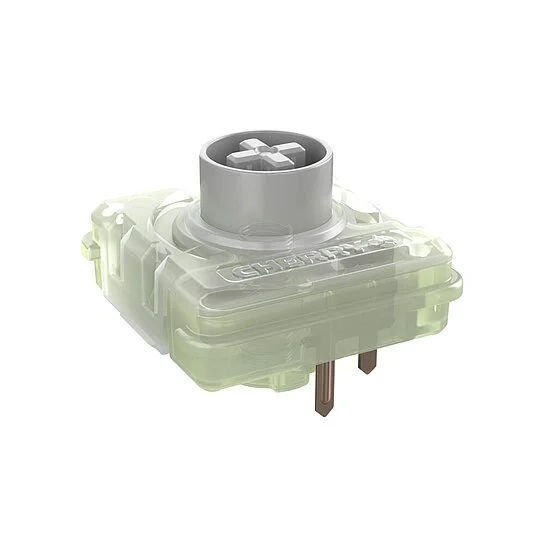

Ik heb gespeeld met een paar Cherry MX Low profile switches, maar ik zie er vanaf om de volgende reden:
- Ze zijn minder gemakkelijk verkrijgbaar
- Er zijn geen blue of heavy varianten van verkrijgbaar
- ze zijn maar een paar mm lager dan de gewone MX keys
- Ze zijn duurder
Het wordt steeds krapper onder de toetsen, maar het kan nog net. Ik hewb ze hier 5mm omlaag gebracht.
Misschien had ik er rekening mee moeten houden dat de knop ook ingedrukt moet worden. Dat gaat nu natuurlijk niet echt…
Terug naar de tekentafel dus maar.
Hier heb ik de voorste rand voor de toetsen omlaag gebracht, zodat je deze gemakkelijk in kan drukken met je vingertoppen, zonder dat het frame in de weg zit.

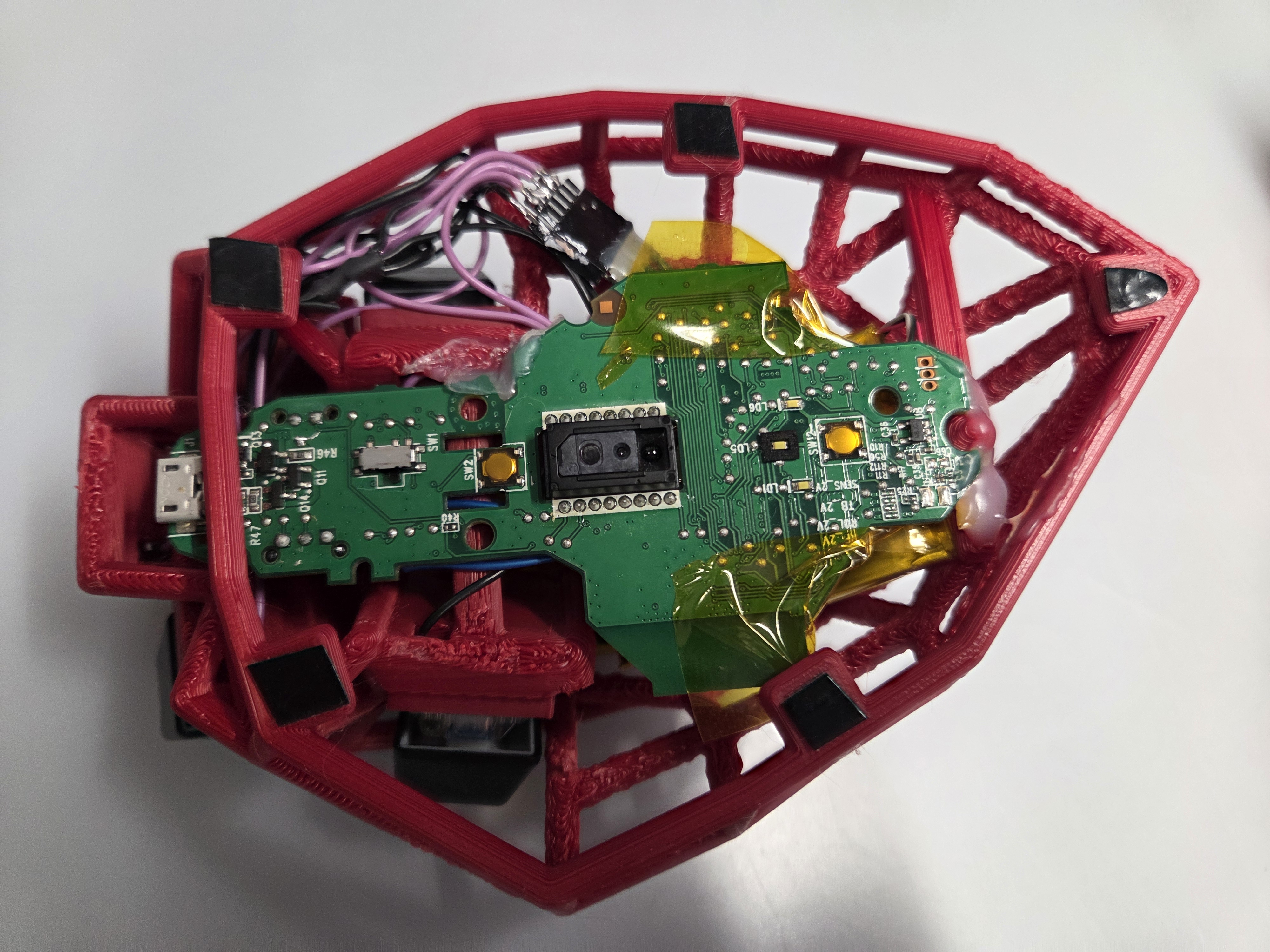

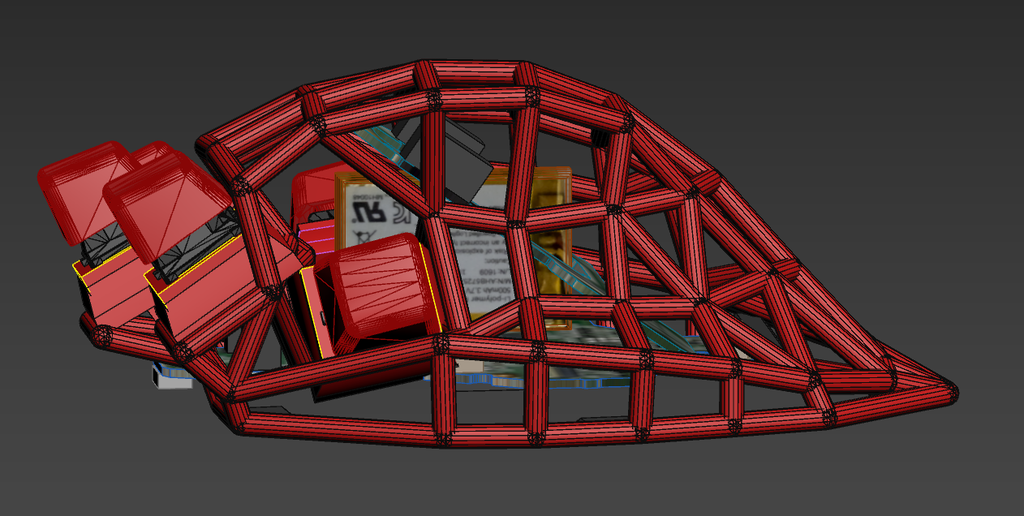

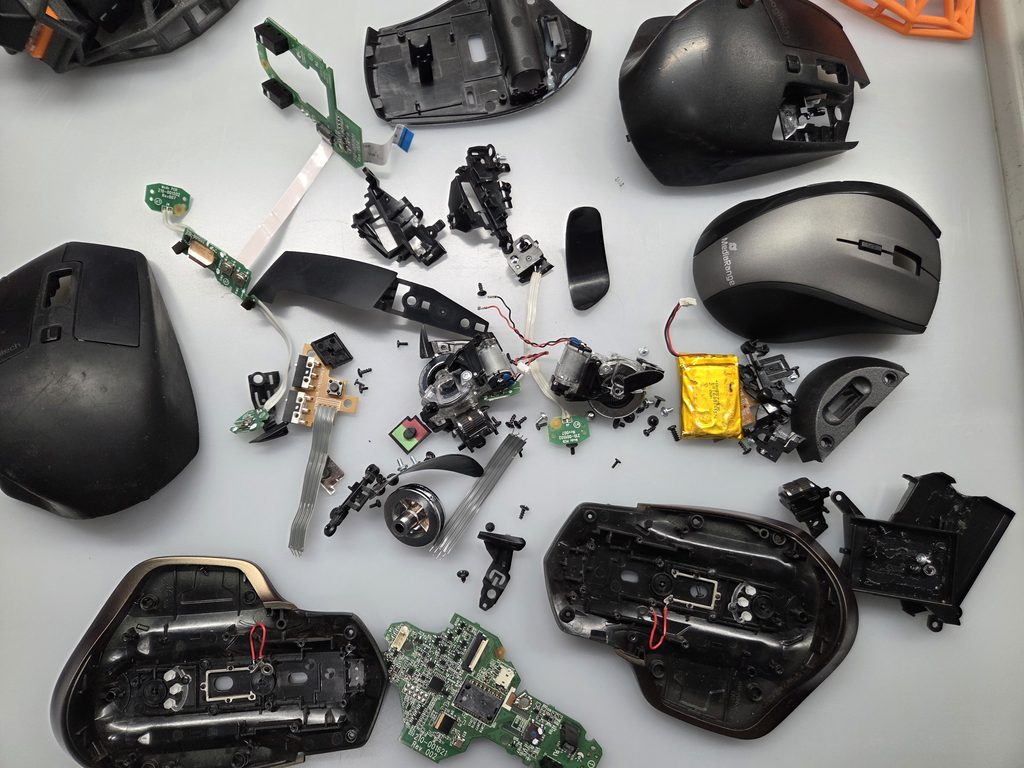

De oude MX master muizen van Marktplaats zijn klaar om in de volgende 3D print te bouwen, dus ik wurm de vele printjes van een MX master en LIPO cel in het model. Dat past bijna niet en het ziet er niet uit…

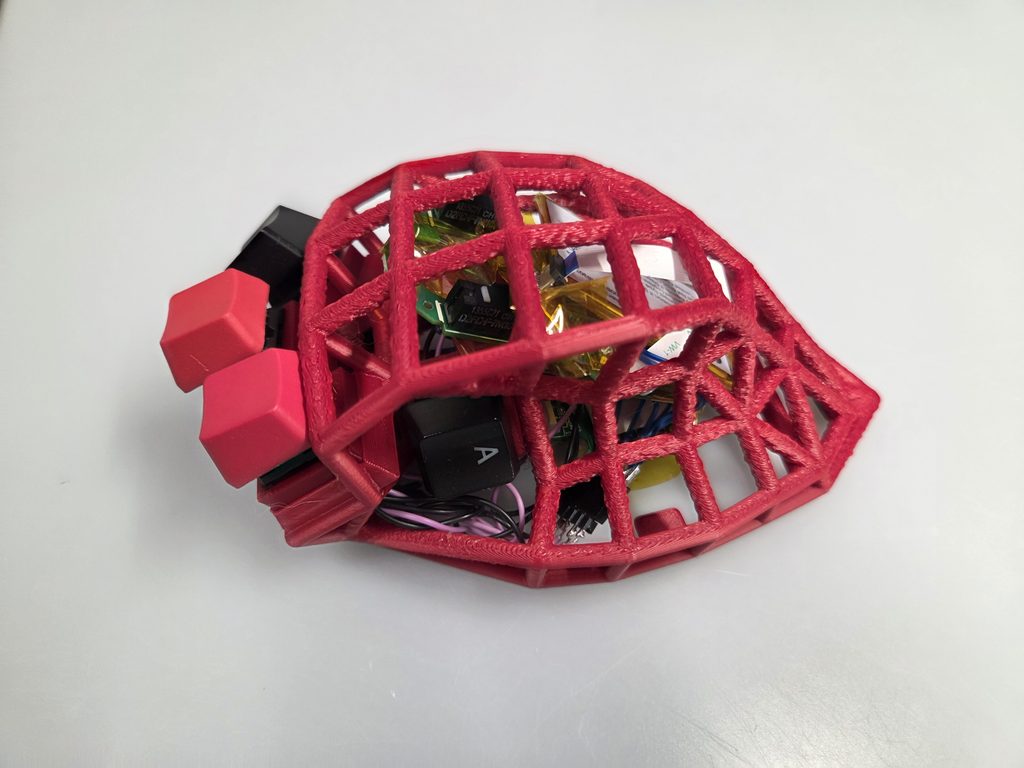

…maar het voelt geweldig! De knoppen klikken lekker en de muis ligt lekker in de hand. De bediening van de MX master is superieur en betrouwbaar. Topmuis!

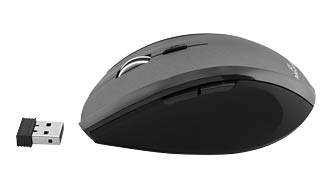

Ik kan natuurlijk geen MX masters blijven slopen en omdat er zoveel in zit dat ik niet nodig heb, koop ik een paar goedkope muizen met een goede sensor en 5 buttons. De Mediarange OS203 kost maar €7 en de sensor is heel prima. De binnenkant is bijna leeg, dus geen geprop meer.

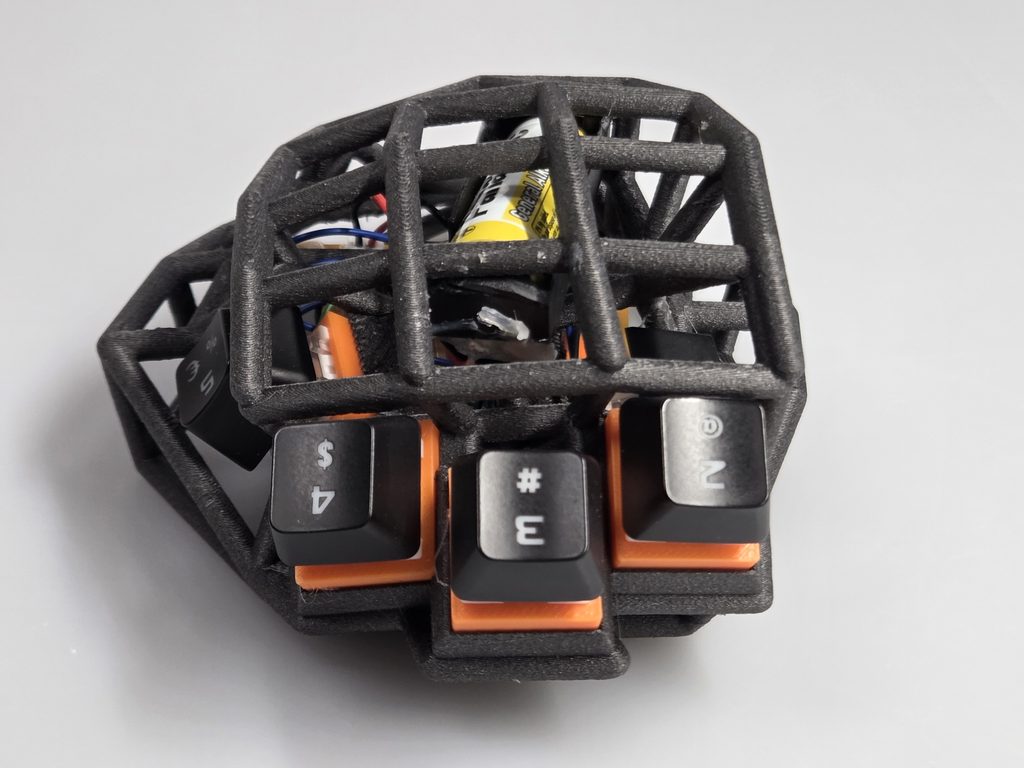

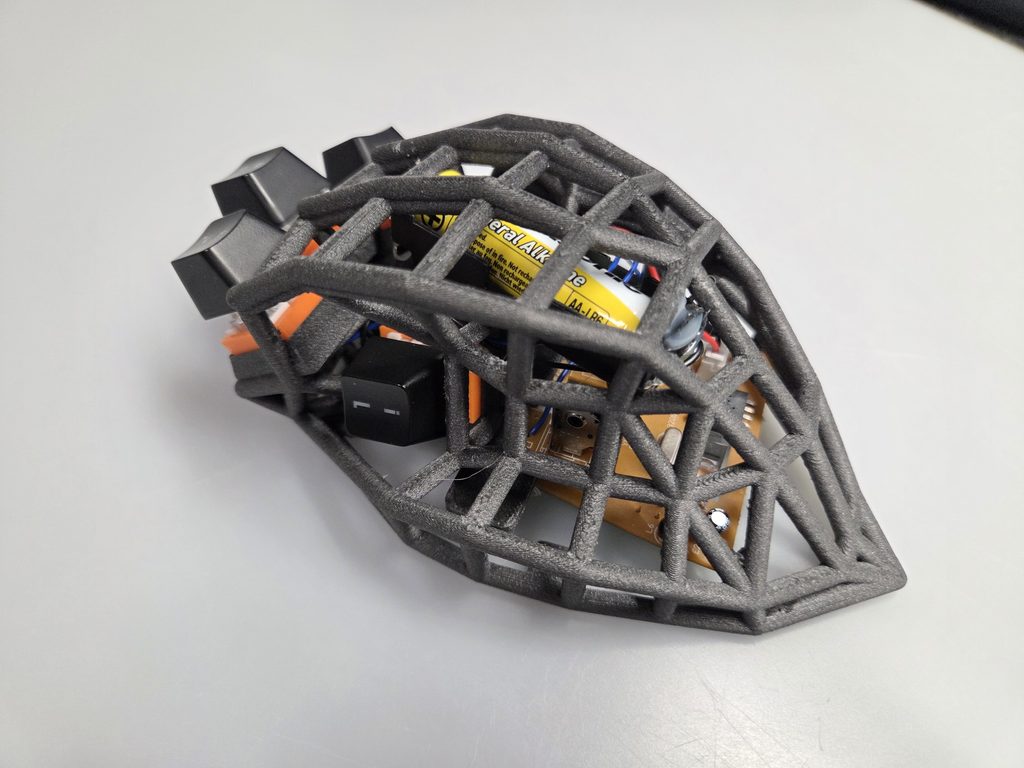

Ziet er goed uit, of niet? Met Carbon verstevigde PETG voelt heerlijk in de hand en is echt knetterhard.

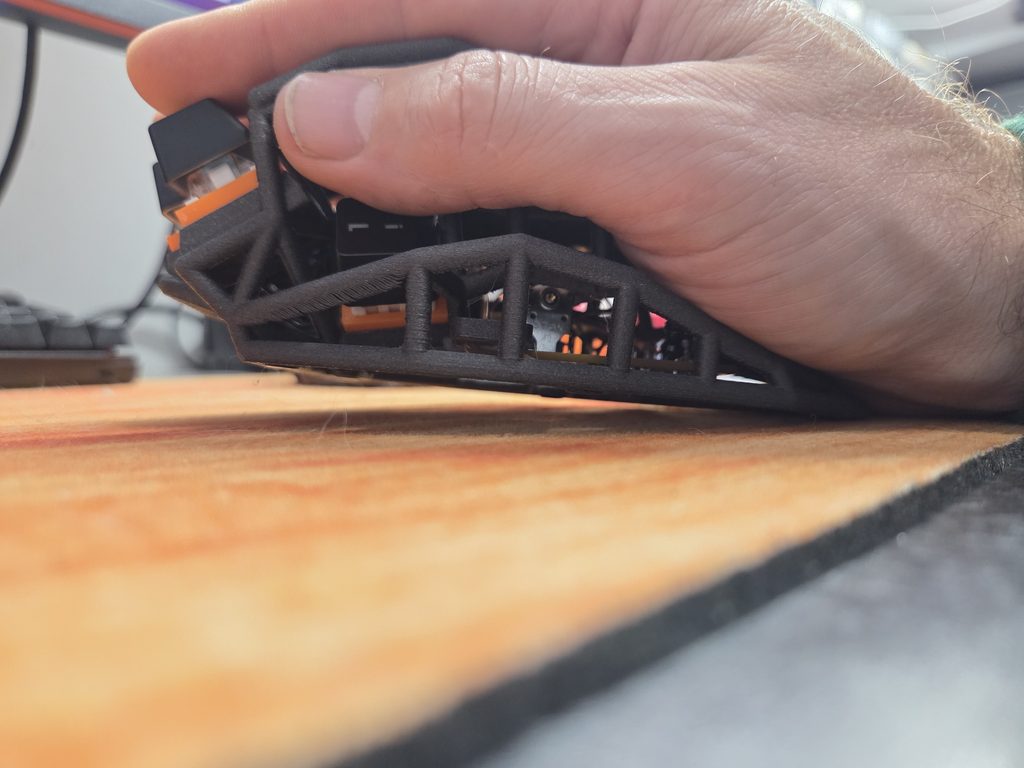

Ik pas een paar kleine tweaks toe die het comfort echt vergroten, zoals randen tussen de vingers. Nu voelt het echt alsof de muis je hand vasthoudt.
Ja ja, ik weet het. iedere hand is anders. Mijn doel is om het omhulsel modulair en open source te maken, want als ik eenmaal daar aan ga beginnen blijf ik bezig.

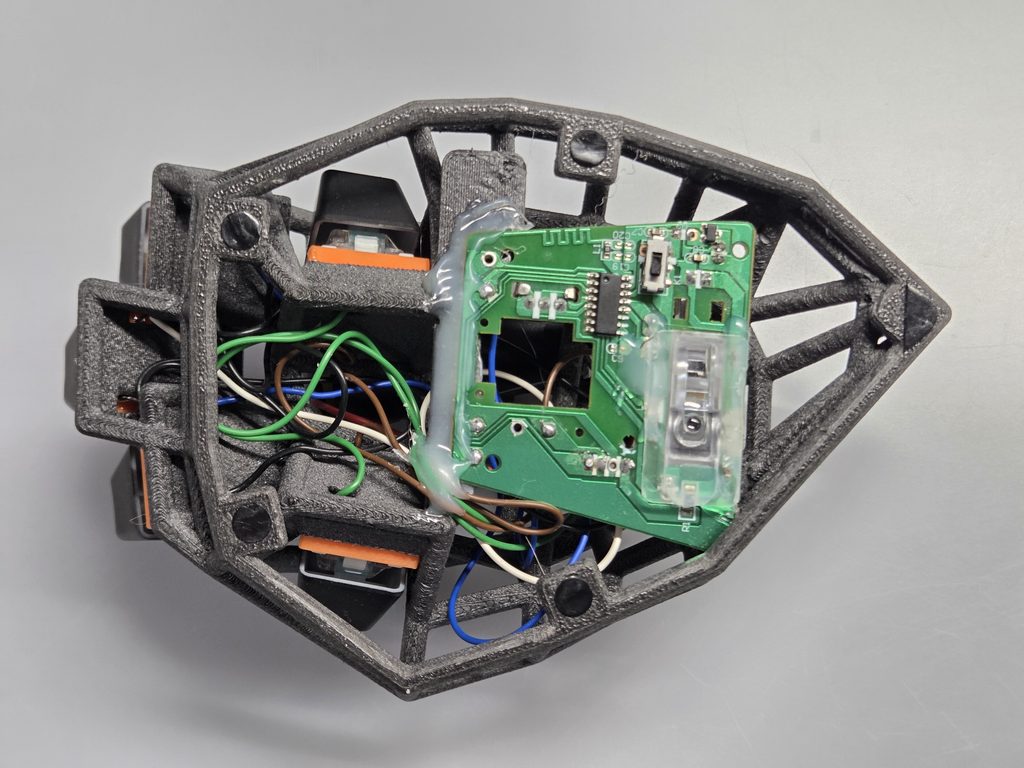

Het PCBtje van de Mediarange past met gemak in de muis, maar de oplettende kijken spot hier al een probleem. Zie jij het?
Ja, het PCBtje past beter andersom, maar nee, het PCBtje mag niet andersom… Dan beweegt je muis verkeerdom en hoewel je dat in je OS kan veranderen, wil ik dat iemand niet aandoen. Dus het moet maar zo.
En… Ik heb iets geleerd. Je tilt een muis niet rechtop, maar schuin vanaf je pols. En dat is een probleem: De sensor zit nu dicht bij je pols en blijft dus beweging registreren als je je muis optilt om terug te plaatsen aan de andere kant van je muismat.
Buiten het feit dat deze muis geweldig in de hand ligt, is de werking niet optimaal… Jammer.

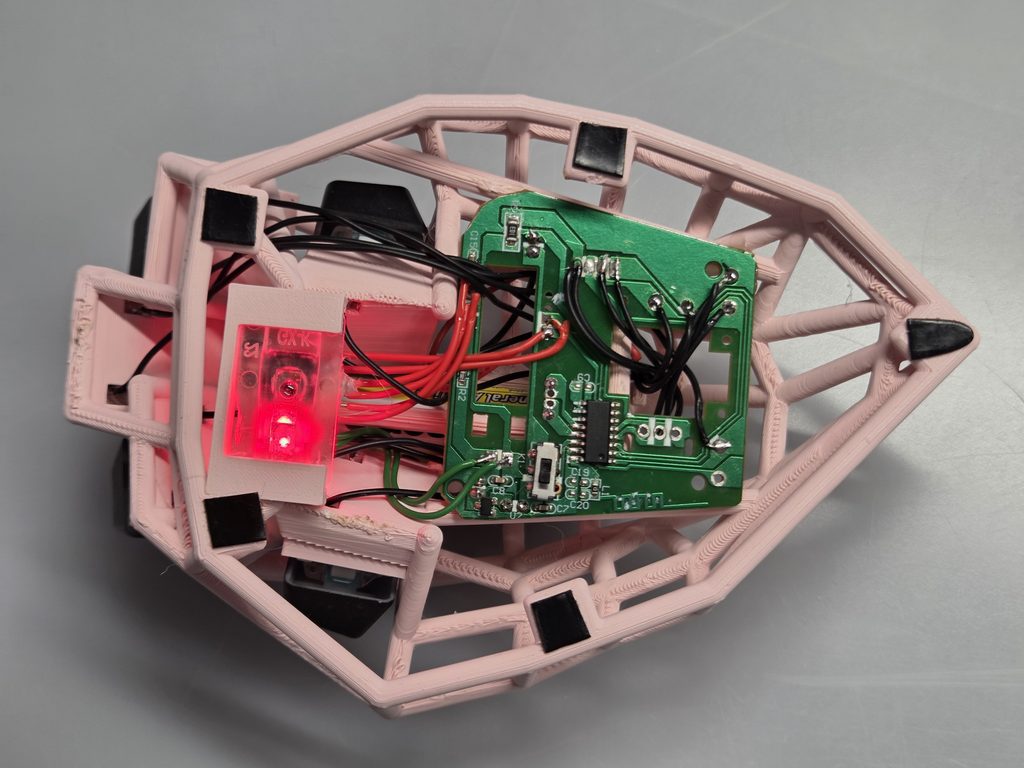

Ik heb nog een tweede mediarange muis liggen, dus deze wordt ook gesloopt en dit keer wordt de sensor chip eruit gesoldeerd. Er komt een bijpassend batterijenvakje, een plek voor de lightguide / lens en sensor. De pcb mag nu ook andersom. Het soldeerwerk is echt ruk, maar dat komt meer door mijn geduld als ik wil weten of iets werkt. De sensor hangt erbij met hete lijm en het batterijenvakje werkt totaal niet zoals bedoeld, maar het ziet er uit alsof het zo hoort. Cool!
Ik ben van mening dat de sensor positie zo ver mogelijk naar voren moet. Hiermee veergroot je de nauwkeurigheid aanzienlijk. Weet je waarom andere muizen dat niet hebben? Het scrollwiel zit daar al.

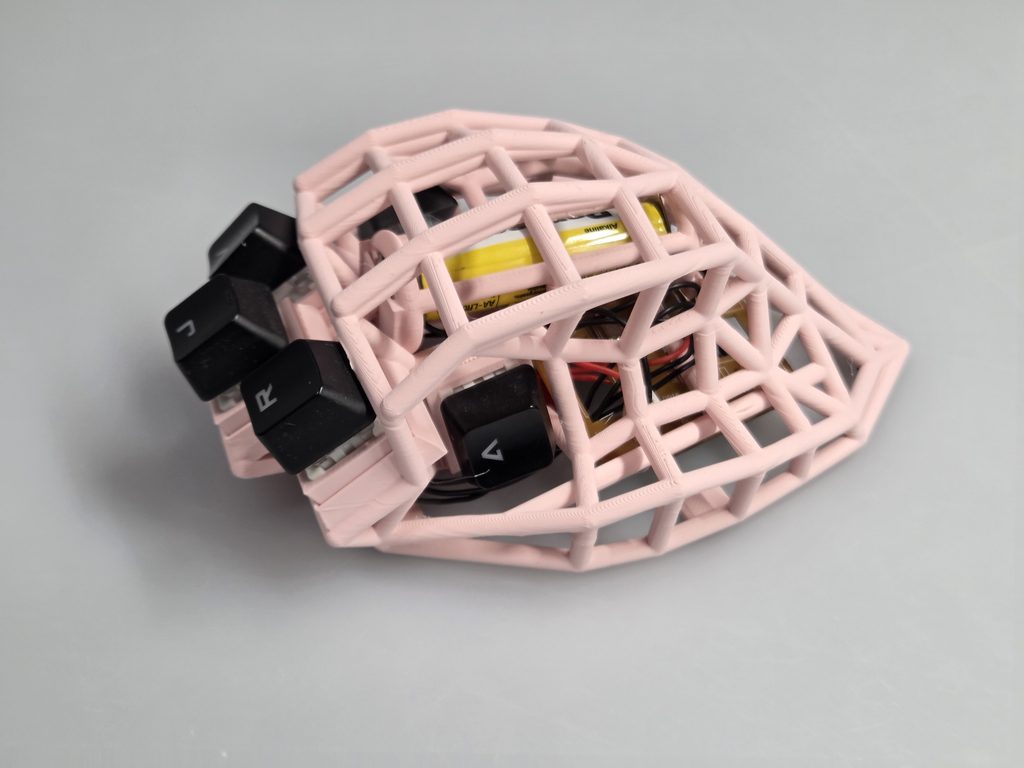

De kleur? die had ik nog liggen. Ik wil wel een beetje onderscheid kunnen maken tussen de vele prototypes, dus dit keer is roze aan de beurt.
En de werking? Top! Ja, deze muis knuffelt je hand, de toetsen voelen heerlijk “clicky” en de bediening is nauwkeurig en lekker snel.
Kan ik mijn eigen MX master al in de onderdelenbak gooien? Nou, nee. Ik moet echt een scrollwheel hebben, dus ik neem even de tijd om een tijdelijk losstaand scrollwheel te maken voor de linkerhand. Die kan prima naast mijn Spacepilot liggen. De ingewanden van de eerste Mediarange muis vormen het hart. Alles gaat er uit, behalve het spotgoedkope scrollwheel die ik in een groot wiel plaats. Eens kijken of het wat wordt met een goed lager en mooi 3D printje. Een echt “hires scrollwheel” zal het niet worden, maar misschien is het al goed genoeg om mijn huidige muis te vervangen.
To be continued…
